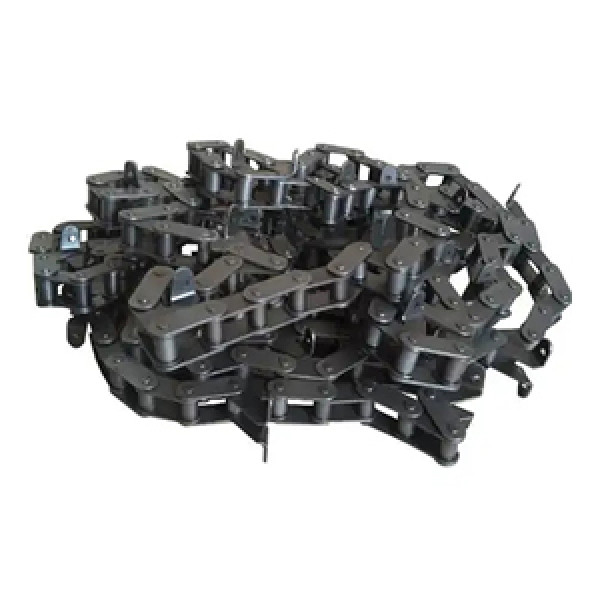

Ланцюг ТРД-38-50-14,4-I-8-4-87 (ТНК СК-5 Нива)

Ланцюг транспортерний ТРД-38-50-14,4-I-8-4-87 похилої камери комбайна СК-5 Нива.

Проводиться згідно ТУ У 29.3-19370604-009: 2009 і ТУ У 29.3-19370604-011: 2009" Ланцюги транспортерні та елеваторні роликові довголанкові", Дніпропетвроський завод ланцюгів - БаДМ.

Матеріал: холоднокатаний прокат.

У маркуванні ланцюгів по ГОСТ відображаються основні параметри. Параметри перераховуються через тире.

Умовні позначення:

• Перша цифра: I (II)-2-6(8)-2(4,6) - тип (форма) спецзвена: I-пряма пластина, II-у вигляді вісімки
• Друга цифра: 1(2)-2-6(8)-2(4,6) - діаметр отвору під заклепку в в спецзвене
• Третя цифра: 1(2)-2-6(8)-2(4,6) - черговість спецзвеньев в ланцюзі (кожне друге, четверте або шосте Ланка)
• Четверта цифра: 87-кількість ланок в ланцюзі

Найменування: ланцюг ТРД-38-50-14,4-I-8-4-87

• Застосування - похила камера СК-5 НИВА
• Довжина без сполучних і перехідних ланок, м - 3,306
• Кількість СТРД - 1 шт
• Кількість ПТРД - 2 шт
• Загальна кількість ланок на 1 комплект - 90 шт
• Загальна довжина на 1 комплект - 3,42 м
